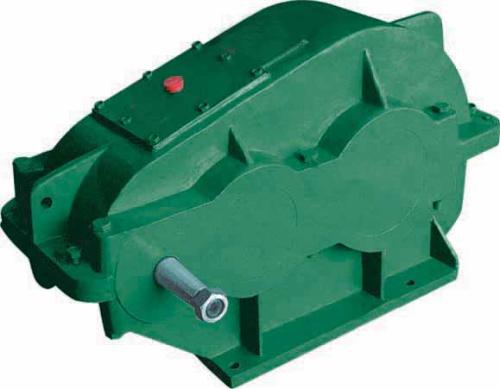

圓柱齒輪減速機在檢修的基本步驟
發布時間：2019-07-28 點擊次數：次
一、設備檢修前準備
為圓滿完成檢修工作，其準備工作顯得極為重要，主要步驟有：檢修指導文件準備;備件及工器具準備;現場巡查準備;工前交底。
二、減速機解體
拆卸電機、制動器的拆接線以及各部位的防護罩。
拆卸高速軸聯軸器的柱銷，解開低速軸式聯軸器，并向兩側移開。
拆卸減速機的逆止器并放入指定地點，以防碰撞。
拆卸定位銷以及緊固螺栓并將損壞的螺栓進行更換。
對軸承的端蓋進行初步檢查，止口端面不能出現磨損(零部件失效的一種基本類型)和裂紋。
頂起上蓋之前，需檢查螺絲有無漏拆或者其他異常狀況。
這里需要注意的是，在解體各部件時應該注意做好相應標記以及記錄，在回裝時可以此作參考依據。
三、軸承、軸及齒輪巡查及數據測量
取下軸承外圈，吊出低、中、高速軸，放入指定地點。對齒輪和軸進行初步檢查，保證無任何異?，F(xiàn)象。
檢測結合面的磨損狀況，軸面磨損的溝痕不能超過0.3mm，做到及時發現及時處理，并做好記錄。
清出機內的機械油，使用煤油進行清洗并檢查箱體內部。根據箱體外部的滲漏(seepage)狀況著重檢查內部的對應點。清理結合面的密封膠，然后進行檢查。
取下聯軸器(Coupling)的擋圈，拔下低、高速軸聯軸器，并使用煤油將其進行清洗。檢查齒式聯軸器的磨損狀況和是否變形、斷裂，其磨損量不超原本的25%。
檢查并記錄軸承(bearing)磨損情況，然后拆卸。
測量軸承軸頭和內圈的配合尺寸，不符合要求的提前處理，不能影響工程進度。
采用熱裝更換新軸承。齒輪減速機利用各級齒輪傳動來達到降速的目的.減速器就是由各級齒輪副組成的.比如用小齒輪帶動大齒輪就能達到一定的減速的目的,再采用多級這樣的結構,就可以大大降低轉速了。我國廣泛運用在華東地區、用于塔引入式起重機機械的回轉機構，廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。軸承可以在100℃-200℃熱油中懸空預熱15-20min，然后進行安裝。
拆卸上蓋時的緊固螺栓(組成:頭部和螺桿組成)需要妥善保管。
四、清理檢查箱體
1、齒輪箱檢查。
進行先內后外全清洗、死角與油槽不能殘留油垢。整體完整，不能有裂紋以及明顯變形，通氣孔與回油道需保持暢通，油標尺和結合面需完整平滑。
2、使用面團滾粘機箱內壁對其進行清洗，如發現有油漆剝落或者起皮，需打磨平滑。且密封面無缺陷。
五、軸及齒輪、端蓋的巡查及修理
檢測聯軸器和低、高速軸的配合尺寸。聯軸器中軸和內孔的緊力配合需達標，并保證內孔光滑無毛刺。
對軸的彎曲度進行測量。軸需要完整光滑無損傷，彎曲度標準為小于0.03mm。
檢查齒輪是否緊固在軸上。如齒輪在軸上出現變形或異?，F(xiàn)場，需進行更換和打磨平滑。
對軸承(bearing)端蓋的水平度進行測量。如果符合標準則繼續使用，不符合則使用車床找平。
新?lián)Q油封應該使用油浸透，用黃油涂抹骨架處的軸頭，使其在運行時避免發生摩擦以及發熱，導致油封失去功效。渦輪減速機根據減速機輸出軸徑的大小來確定機架型號，只要接口形式及尺寸相符，減速機的輸出軸大小在一定范圍內可以對機架型號作上下浮支。若選用帶接板機架，減速機的安裝尺寸與機架不符時，在一定范圍內我廠可以調速接板與減速機的聯接，滿足用戶要求。
六、減速機的組裝
清洗各部件，采取加熱回裝聯軸器。
吊裝低、中、高速軸，到位時避免碰傷其它部件。
調整軸承的間隙，保證精細、準確。
記錄好齒輪齒頂及齒側的嚙合間隙，側隙及頂隙的嚙合間隙，方便跟蹤觀察磨損(零部件失效的一種基本類型)狀況并作為下次檢修的參考資料。
將軸承蓋端的螺栓松開，向外傾斜端蓋上側，預防軸承的外圈脫落。
密封箱體的結合面，并將其蓋好，回裝定位銷并進行校正，螺栓對稱擰緊。
校核軸承的間隙，確定并調整墊片的厚度。
對減速機(分為齒輪減速器、蝸桿減速器等)進行加油?；匮b完畢后保證手動盤車的靈活性，殼體的清潔度，結合面軸承的密封性。
七、聯軸器中心校核
1、完成回裝后，使用百分表對低速軸齒式聯軸器測試其位置（position )偏差。擺線針輪減速機一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。如不符合要求，則必須先將地腳螺栓拆卸掉，然后找正。找正的時候，地腳螺栓處墊片不高過3片，厚度不多于2mm，兩半聯軸器的軸向間隙在5-10mm之間，軸向與徑向偏差不超0.1mm。
2、馬達到位，對聯軸器(Coupling)進行找正。地腳螺栓對稱（symmetry)擰緊，緊固之后再測偏差，兩聯軸器的軸向間隙保持3-5mm，軸向與徑向偏差不超0.1mm。
3、制動器、高速軸的聯軸器和護罩、減速機(分為齒輪減速器、蝸桿減速器等)的逆止器和護罩均恢復。
八、修后試運
圓柱齒輪減速機在維修后需要3個試運階段：減速機進行單機試運、空載試運以及重載試運。試運時間不得少于半小時，試運期間要求齒輪運轉平穩，沒有沖擊以及不均勻的響聲。軸承(bearing)處沒有雜音，溫度在70℃之內，箱體沒有明顯振動。減速機與電機的振動值在0.1mm之內，在結合面的軸承密封處沒有滲油情況，減速機和制動器運行響聲均勻，制動器的溫升不得超過70K。
綜上所述，應該正確并合理的進行維修工作，使減速機避免損壞、延長使用壽命(lifetime)、減少事故發生，從而降低不必要的經濟損失。所以需要各級技術人員的權利支持，各司其職使檢修工藝滿足要求，細致操作保證檢修質量。
不管做什么事情掌握一定的步驟（procedure)是必須的，以上就是圓柱齒輪減速機在檢修時的基本步驟，希望可以為大家提供一定的幫助。
